포트웰코리아, MSMC-M400(라즈베리파이 적용)

포트웰코리아(Portwell Korea, Inc.), 라즈베리파이(Raspberry Pi) 모듈을 연결하여 사용할 수 있는 SMARC Module 제품 출시.

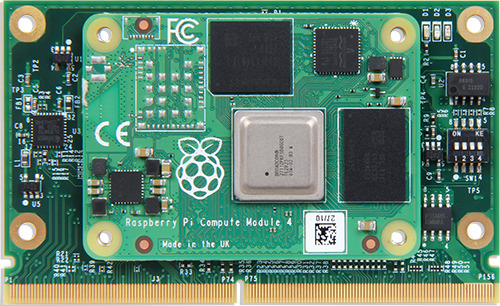

MSMC-M400 라즈베리파이 호환 SMARC 모듈(라즈베리파이 연결)



MSMC-M400의 제품 특징은 아래와 같습니다.

• 라즈베리파이 컴퓨팅 모듈 4/4LITE 적용
• 2개의 HDMI 출력 지원
• PCI Express Gen 2.0 레인 1개 지원
• 1개의 Gbe, 4개의 USB 2.0 지원
• eMMC/SD 스토리지 옵션

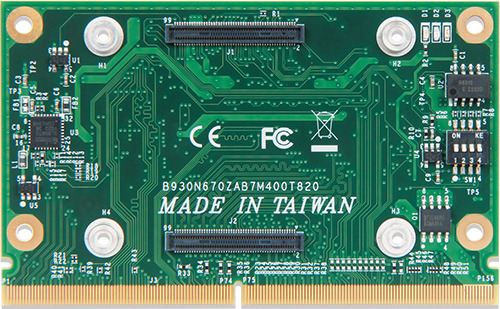

MSMC-M400 라즈베리파이 호환 SMARC 모듈(라즈베리파이 제거후)



Compatible with RPi CM4/ 4 LITE

CPU	Broadcom BCM2711, Quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
Memory	LPDDR4-3200 SDRAM 1| 2| 4| 8G, non-ECC
Storage	eMMC 8| 16G| 32G (100M bandwidth)
Wireless	2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac wireless , Bluetooth 5.0, BLE
Display	2 x HDMI 2.0b up to 4K (4096×2160) @30Hz or 1 x HDMI 2.0b 4K, (4096×2160) @60Hz
	1 x MIPI DSI (2 lanes), 1 x MIPI DSI (4 lanes)
Audio	HDMI Audio
TPM2.0	Infineon SLB 9670



I/O Interfaces

Ethernet	1x 10/100/1000 LAN
PCIe	1x PCIe Gen2 1-lane (5Gbps)
USB	4x USB2.0 (one with OTG)
SDIO*	1x SDIO 4-bit v3.0 , *Only available with CM4 LITE
RTC	Real-time clock (RX-8010SJ)
Camera	1x MIPI CSI (2 lanes), 1x MIPI CSI (4 lanes)



Other I/O Interfaces

Standard	2x I²C, 2x SPI, 4x UART (2 four lanes, two 2 lanes), 3x GPIO
Optional	1x I²C, 1x SPI, 2x UART (four lanes), 8x GPIO, 1x JTAG
By request:	1x WDT, 1x PWR



Mechanical and Environmental

Form Factor	SMARC® 2.1
Dimension	SMARC module, 82 mm x 50 mm
Operating Temperature	-20°C to +85°C, w/ 0.5m/s airflow
Humidity	0-95% RH, non-condensing
Power	Standard Input 5V DC ±5%



Operation System

Raspbian (10, Buster)

By project request: Yocto Project (3.1, Dunfell), Ubuntu IoT (18.04)
