모듈/Q7 Module 포트웰코리아, PQ7-M109(Intel Atom Elkhart Lake)
포트웰코리아
2024. 1. 21. 08:00
Intel Atom®/Pentium®/Celeron® 프로세서(Elkhart Lake) 기반 Q7 2.1 모듈
포트웰코리아_Portwellkorea_PQ7-M109_전면
포트웰의 PQ7-M109는 최신 인텔 아톰®/셀러론®/펜티엄® 프로세서(Elkhart Lake)로 설계되어 이전 세대 플랫폼보다 그래픽 성능이 2배, 전체 CPU 성능이 1.5배 향상된 것이 특징입니다. 또한 PQ7-M109는 -40°C~85°C의 넓은 산업용 온도 범위를 지원합니다. 검증된 산업용 등급 구성 요소로 제작된 PQ7-M109 Qseven 2.1 모듈은 자동화, 보안, 운송 및 다양한 혹독한 환경의 애플리케이션에 이상적인 빌딩 블록입니다.

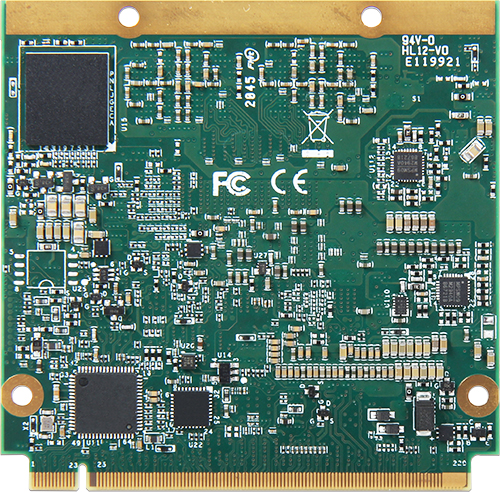

포트웰코리아_Portwellkorea_PQ7-M109_후면
특징
Intel Atom®/Celeron®/Pentium® 프로세서 최대 8GB의 온보드 LPDDR4 SDRAM 24비트 LVDS, HDMI/디스플레이포트 인터페이스 PCI Express 3.0 x1 레인 4개 USB 3.2 Gen 1 2개 / USB 2.0 6개 지원 온보드 eMMC 5.1(옵션) 온보드 TPM 2.0 40ºC ~ 85ºC의 넓은 산업 온도 범위 지원
스펙
Specification
Processor - Intel® Celeron® N6210, Dual cores, 1.2 GHz, 6.5W TDP - Intel® Celeron® J6412, Quad cores, 2.0 GHz, 10W TDP - Intel Atom® x6211E, Dual cores, 1.3 GHz, 6W TDP - Intel Atom® x6413E, Quad cores, 1.5 GHz, 9W TDP - Intel Atom® x6425E, Quad cores, 2.0 GHz, 12W TDP
Cache 4 MB L3 cache
Memory - Onboard 2G/4G/8G LPDDR4 with 3200 MT/s - Dual memory channel, 64bit, In-Band ECC (Embedded)
Storage Devices Onboard eMMC 5.1 flash up to 256 GB
BIOS AMI UEFI with Fast Boot support l Display Auto Detection l Flash Update l Password Lock l OEM Logo for startup screen
Ethernet 1x Intel® i210 AT/IT
Expansion Interface 4x PCIe Gen3
Operating System Microsoft® Windows 10 IoT Core/ Enterprise (64-bit), Linux By project request: Yocto, Android, Vxworks
Audio Intel® HD Audio integrated in SoC
USB 2x USB 3.2 Gen 1, 6x USB 2.0 / 1x USB 3.2 Gen 1, 8x USB 2.0
SATA 2x SATA 3.0 (6 Gbit/s)
SDIO 1x SDIO 3.0 (4-bit)
Others 1x I²C, 1x HDA, 1x JTAG, 1x SMBus, 1x LPC, 1x UART, WDT, 1x CANbus
Graphic Controller Intel® Gen 11 LP Graphics supporting DirectX 12 | OpenGL 4.5 OpenCL 1.2 | OpenGL ES 3.1 | HW accelerated video decoding HEVC/H.264/MPEG2/VP9/VC-1/WMV9/MJPEG | Encoding HEVC/H.264 /VP9/MJPEG | HDCP 1.4/2.2 for 4K premium content protection
Display Interface -DDI0: 24-bit dual-channel LVDS up to 1920x1200@60Hz -DDI1/2: DisplayPort 1.4 up to 7680x4320@30Hz / 4096x2160@60Hz Or HDMI 2.0b up to 4096×2160@60Hz
Dimension Qseven® 2.1: 70(L) x 70(W) mm; 2.75”(L) x 2.75”(W)
Power Input 5V DC ±5%
Power Management ACPI 5.0 compliant l Fully Integrated Voltage Regulator (FIVR)
Power Consumption TBD
Environment Operating Temperature -Commercial: 0ºC to 70ºC, w/ 0.5m/s airflow -Embedded: -40ºC to 85ºC w/ 0.5m/s airflow Humidity: 0-95% RH, non-condensing
제품의 자세한 내용은 아래의 링크를 참고하시면 됩니다 :)
Q7 Module, Q7, PQ7-M109
