포트웰코리아, WADE-7220-R2314(산업용 보드 AMD Ryzen™ Embedded R2314 APU)

포트웰코리아 2024. 1. 22. 08:00



WADE-7220-R2314는 AMD Ryzen™ 임베디드 R2314 APU 기반 Mini-ITX 보드(DP, 듀얼 GbE, USB 3.2 Gen2, SATA III, M.2, CFAST 포함)입니다.

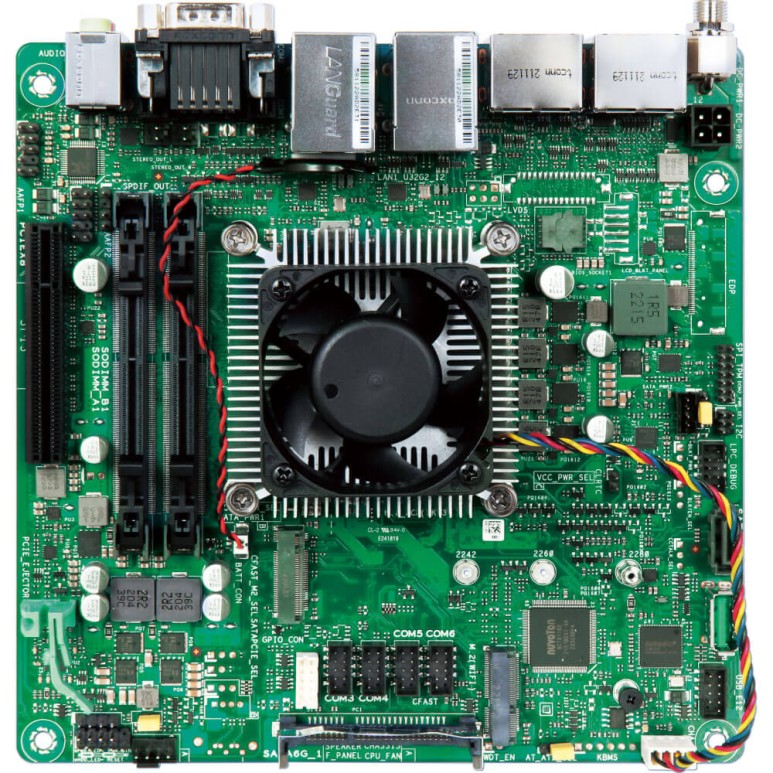

포트웰코리아_Portwellkorea_WADE-7220-R2314_전면





WADE-7220-R2314는 AMD RyzenTM R2314 APU를 기반으로 합니다. 듀얼 채널 DDR4 SO-DIMM 메모리와 풍부한 입출력 세트를 갖춘 Portwell WADE-7220-R2314 Mini-ITX 임베디드 보드는 산업 자동화 어플리케이션을 위한 에너지 효율적인 솔루션을 제공합니다.



-  AMD Ryzen™ 임베디드 R2000 시리즈 프로세서 및 AMD Radeon™ 그래픽 소개
AMD Ryzen™ 임베디드 R2000 시리즈 SoC는 "Zen+" x86 코어 아키텍처와 고성능 AMD Radeon™ 그래픽을 결합하여 Ryzen™ 임베디드 미드레인지 프로세서 포트폴리오를 새로운 차원으로 끌어올렸습니다. 기존 R1000 시리즈에 비해, R2000 시리즈는 최대 2배의 CPU 코어 수, 최대 4대의 독립 4K 디스플레이를 지원하는 Radeon™ 그래픽 및 최대 2배의 I/O 연결성을 제공하며, 산업 및 로봇 시스템, 머신 비전, IoT 등을 대상으로 합니다. 12W에서 54W에 이르는 열 설계 전력(TDP)을 갖춘 AMD Ryzen™ 임베디드 R2000 시리즈 SoC는 소형 시스템 설계를 위한 열 민첩성을 제공하여 설계 효율성 및 BOM 비용을 간소화하는 데 도움을 줍니다.
*출처: AMD 웹사이트





포트웰코리아_Portwellkorea_WADE-7220-R2314_후면





특징

  • AMD Ryzen™ 임베디드 R2314 APU
  • 2개의 SO-DIMM으로 최대 32GB의 DDR4 DRAM 지원
  • 듀얼 이더넷, 6x COM 포트 지원
  • USB 3.2 Gen2 2개, USB 3.2 Gen1 1개, USB 2.0 4개, SATAIII 포트 1개 지원
  • PCIe Gen3 x8 1개, CFAST 1개, M.2 소켓 2개(M 키 및 E 키) 지원





스펙

Specification
Processor AMD RyzenTM Embedded R2314 APU, 2.1 GHz (3.5 GHz turbo), 15W and (12-35W) TDP
Chipset N/A
BIOS AMI uEFI BIOS
Memory - Support 2x SO-DIMM sockets
- Up to 32GB DDR4 2667 MHz memory
- Support ECC
Storage Devices 1x SATAIII port
Watchdog Timer Programmable watchdog timer
Hardware Monitoring Temperature (CPU & System)
Expansion Interface - 1x PCIe x8 Gen 3
- 1x M.2 Key E 2230 with PCIe x1 and USB 2.0 for Wireless
- 1x M.2 Key M 2242/2260/2280 with PCIex2 and SATA signal for SSD
- 1x CFAST*
*If CFAST is enabled, M.2 SATA will be disabled, and vice versa; configuration via BIOS setting.
Audio -Intel® High Definition Audio interface Realtek® ALC897 High Definition Audio
-Audio jack support Line-out/Mic-in
-2x 2W Stereo Speaker output
-1x 5.1 channel internal pin header
Ethernet 2x RJ45 connectors on rear I/O (Realtek® RTL8111H)
Serial port -2x RS232/422/485 port on rear I/O
-4x RS232 ports on pin header
USB -2x USB 3.2 Gen2 on rear I/O
-2x USB 2.0 on rear I/O
-1x USB 3.2 Gen1 Type A vertical connector
-2x USB 2.0 on pin header
GPIO 8-bit GPI/GPO
Graphic Controller AMD Radeon Vega 6 Graphics
Display Interface -DP1: resolution up to 3840x2160
-DP2: resolution up to 3840x2160
-DP3: resolution up to 3840x2160
-DP4: resolution up to 3840x2160
Dimension 170mm(L) x 170mm(W)
Power Supply 12~24V DC in (1 x external DC jack; 1 x internal 4 pin power connector
Environment - Operation Temperature: 0°C to 60°C
- Storage Temperature: -20°C to 80°C
- Relative Humidity: 10% to 95%, non-condensing
MTBF Over 100,000 hours at 40°C
