포트웰코리아, PCOM-C8800(COM-HPC용 캐리어 보드, ATX)
안녕하십니까.
포트웰코리아에서 'PCOM-C8800'를 소개합니다.

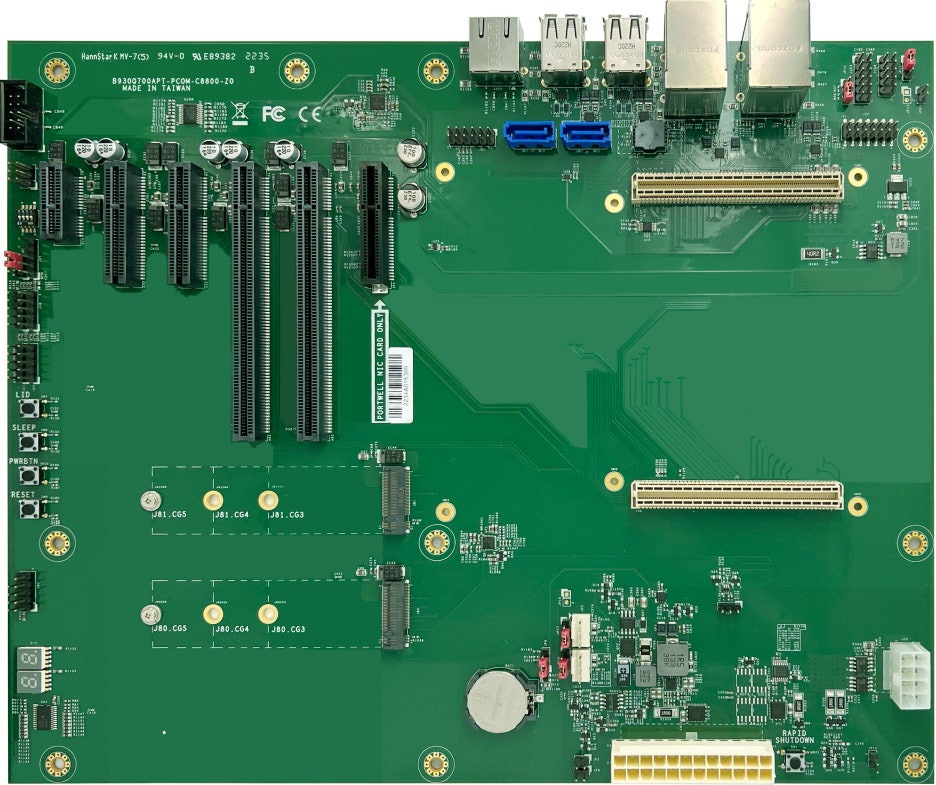

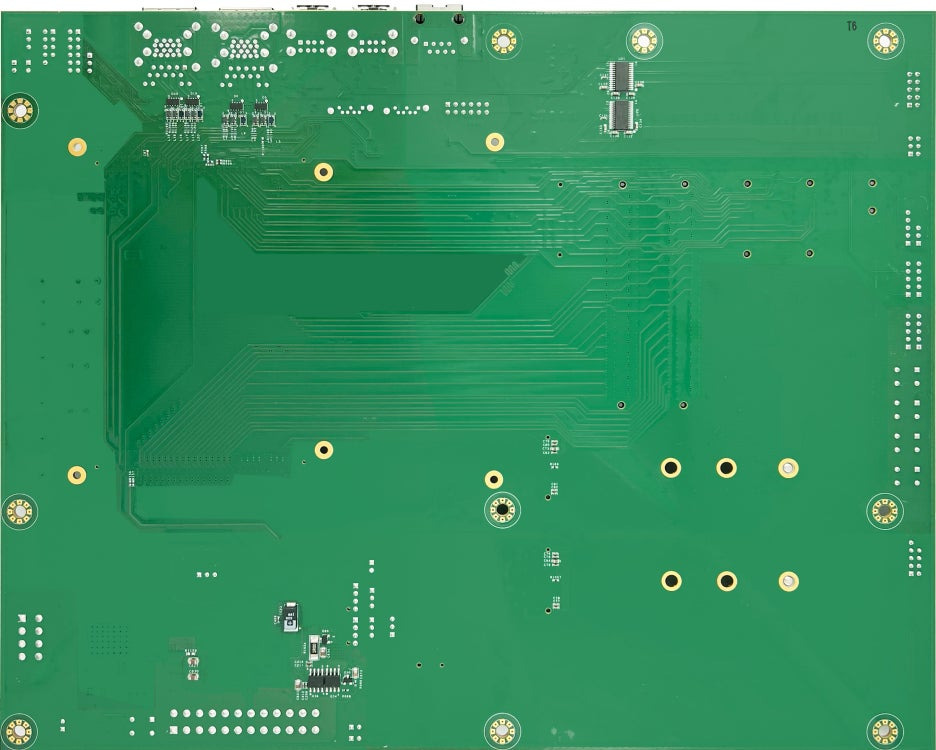

PCOM-C8800는 COM-HPC 클라이언트 타입 모듈용 COM-HPC Evaluation Carrier Board(305 x 244mm)입니다.
PCOM-C8800를 소개하기 앞서 COM-HPC에 대해 설명하겠습니다.
COM-HPC는 고성능 컴퓨팅을 위해 특별히 개발된 새로운 Computer On Module 표준입니다.
COM Express와 동일한 애플리케이션 및 시장에 다양한 서비스를 제공하지만 고급 CPU, 더 많은 메모리 및 더 빠른 I/O를 제공합니다. COM-HPC는 크게 서버(D, E)와 클라이언트(A, B, C) 타입으로 분류됩니다.
PCOM-C8800는 ATX 폼 팩터의 COM-HPC Client Type, Size A / B / C를 지원하는 COM-HPC 평가 캐리어 보드입니다. 이 캐리어 보드는 포트웰 평가 테스트를 통과했습니다. PCIe, RJ45, USB 3.2, SATA, UART를 포함한 I/O 인터페이스를 지원합니다.
특징
- COM-HPC 캐리어 보드 지원 COM-HPC 클라이언트 타입 사이즈 A/B/C 모듈 지원
- ATX 폼 팩터는 추가 확장 슬롯을 제공하며 표준 공간 장착을 따릅니다.
- 25G KR 신호 2개 지원
- USB 3.2 Gen2, SATA, PCIe Gen4, 2.5G RJ45, DisplayPort 지원
- 40°C ~ 85°C의 넓은 작동 온도 지원
- 표준 ATX PSU 입력
스펙
스펙은 아래 표를 참고 바랍니다.
|

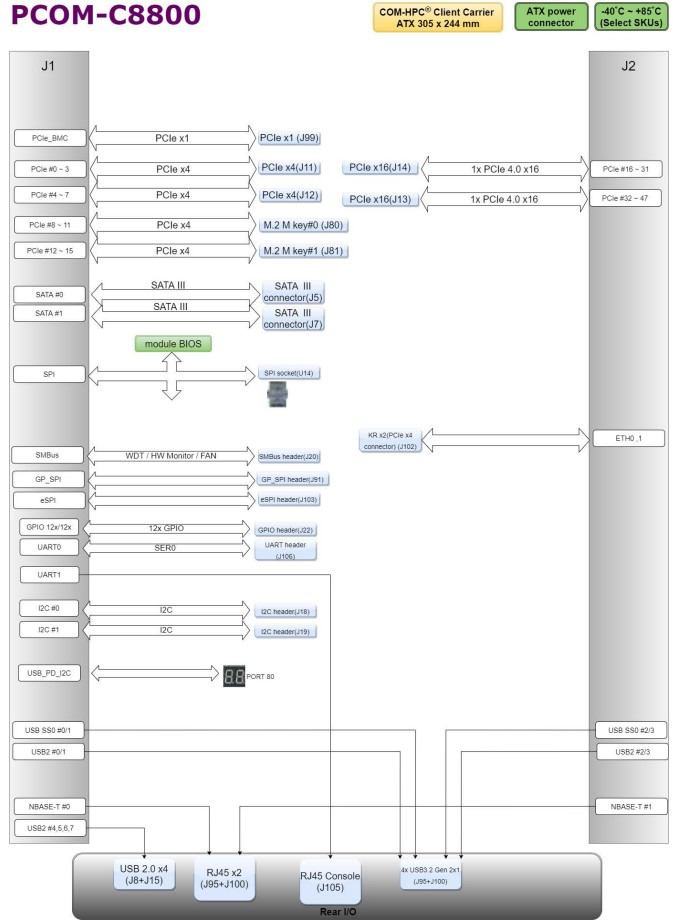

Specification
|
|
|
Form Factor
|
ATX (305mm x 244mm)
|
|
Supported Module
|
COM-HPC Client Type, Size A / B / C
|
|
General Function
|
RTC battery
Postcode display BIOS SPI socket Power BTN / Reset BTN Lid BTN / Sleep BTN Rapid Shutdown BTN |
|
SATA
|
2 x SATA III
|
|
USB
|
4x USB 3.2 Gen2 Type-A + 4x USB 2.0
|
|
Ethernet
|
2x 2.5GbE RJ45; 2x 25GbE KR via PA-C3L adapter card
|
|
PCI Express
|
2x PCIe 4.0 x16
2x PCIe 4.0 x4 2x M.2 M key 1x PCIe x1 (for BMC) |
|
Display
|
N/A
|
|
Legacy I/O
|
- eSPI: eSPI header
- GPIO: 12x GPIO - I²C: 2x I²C header - SMBus: 1x SMBus header - UART: 1x UART header, 1x console - GP SPI: 1x GP SPI header |
|
Power DC IN
|
ATX 24 pin
ATX 8 pin |
|
Storage Temperature
|
-40°C to 85°C
|
|
Operation Temperature
|
-40°C to 85°C
|
|
Certification
|
TBD
|
|
MTBF
|
TBD
|
|
Vibration
|
TBD
|
|
Others
|
Support BIOS disable switch; Support Clear CMOS header
|
