포트웰코리아, PCOM-B646(Intel Atom® x7000E 시리즈 / Intel i3 N 시리즈)
안녕하십니까.

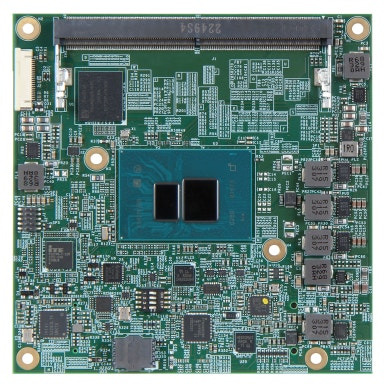

포트웰코리아에서 'PCOM-B646'를 소개합니다.
COM Express® Type 6 컴팩트 사이즈 모듈(인텔 Atom® Amston Lake Series SoC DDR5 SO-DIMM, DDI, PCIe Gen 3, USB 3.2 Gen2, 2.5 기가비트 TSN 이더넷, 디스크리트 TPM 2.0, eDP, SATA 포함)
[출처] 포트웰코리아, PCOM-B646(Intel Atom® x7000E 시리즈 / Intel i3 N 시리즈)|작성자 포트웰 코리아
PCOM-B646은 인텔 아톰® Amston Lake 플랫폼 기반의 COM Express® 모듈입다. COM Express Rev3.1 표준과 호환됩니다. 이 플랫폼은 인텔® 7 lithography 및 VNNI 명령어 세트를 채택하고 최대 15W의 열 및 임베디드 사용 조건에서 광범위한 애플리케이션을 위한 고급 컴퓨팅 성능을 제공합니다. Atom 제품군에서 높은 컴퓨팅 효율을 위해 AVX2 및 VNNI를 사용하여 AI 추론 성능 향상을 충족하고 8 코어로 업그레이드했으며, PCOM-B646은 PCIe Gen3 레인 및 1x Non-ECC DDR5 SO-DIMM을 지원하여 미션 크리티컬 사용 조건 및 AI 엣지 컴퓨팅에 적합합니다. 이 모듈은 또한 (최대) 6개의 PCIe Gen3 x1 레인, (최대) 4개의 USB 3.2 Gen 2 및 2개의 SATA를 제공합니다. 또한 완벽하고 유연한 I/O 용량은 광범위한 임베디드/산업용 애플리케이션에 매핑됩니다.
특징
- Intel Atom® x7000E 시리즈 SoC 및 Intel® i3 N 시리즈 SoC
- DDR5 SO-DIMM 최대 16GB 4800MT/s(ECC 아님)
- 독립 디스플레이 3x DDI/eDP(LVDS)/VGA 지원
- 산업 온도 범위 - 40°C ~ +85°C CAN 버스 옵션
스펙
스펙은 아래 표를 참고 바랍니다.
|
General
|
||||||||
|
Model Name
|
PCOM-B646
|
|||||||
|
Form Factor
|
COM Express Type6 Compact Size (95 X 95mm)
|
|||||||
|
CPU Series
|
PC Client N series
|
Embedded E Series
|
Industrial RE Series
|
|||||
|
Core
|
i3-N305
|
x7211E
|
x7213E
|
x7425E
|
x7211RE
|
x7213RE
|
x7433RE
|
x7835RE
|
|
8
|
2
|
2
|
4
|
2
|
2
|
4
|
8
|
|
|
Frequency
|
1.0/1.8 GHz
|
1.0 GHz
|
1.7 GHz
|
1.5 GHz
|
1.0 GHz
|
2.0 GHz
|
1.5 GHz
|
1.3 GHz
|
|
Turbo Frequency
|
3.8 GHz
|
3.2 GHz
|
3.2 GHz
|
3.4 GHz
|
3.2 GHz
|
3.4 GHz
|
3.4 GHz
|
3.6 GHz
|
|
Intel® Smart Cache
|
6 MB
|
|||||||
|
Intel® Gfx EU
|
32EU
|
16EU
|
16EU
|
24EU
|
16EU
|
16EU
|
32EU
|
32EU
|
|
Graphics Max Freq.
|
1.25 GHz
|
1.0 GHz
|
1.0 GHz
|
1.0 GHz
|
800 MHz
|
800 MHz
|
800 MHz
|
1.0 GHz
|
|
Processor TDP
|
9W/15W
|
6W
|
10W
|
12W
|
6W
|
9W
|
9W
|
12W
|
|
PCH
|
SoC
|
|||||||
|
Memory Type/Speed
|
DDR5 SO-DIMM up to 48GB 4800MT/s
|
|||||||
|
ECC Memory Support
|
Non-ECC SO-DIMM
|
|||||||
|
I/O Interface
|
|||
|
SATA
|
2x SATA III share with PCIe lane
|
||
|
USB
|
|
||
|
Ethernet
|
Intel® I226 series
|
||
|
Serial I/O
|
GPIO
|
8 bit GPIO (default 4 input/4 output)
|
|
|
I2C
|
Baud Rate : 400KHz
|
||
|
SMBus
|
Baud Rate : 100KHz
|
||
|
UART
|
TX/RX signal only
|
||
|
PCIe Express
|
Up to 6x Gen 3.0 x1 (2 lanes share with SATA / 2 lanes share with USB)
|
||
|
Display
|
Module display interface
|
Carrier output options
|
Resolution
|
|
eDP / LVDS (default eDP)
|
eDP eDP up to HBR3
|
3840 x 2160@120Hz
|
|
|
LVDS (24bit, dual channel)
|
1920 x 1200@60Hz
|
||
|
DDI
|
DP up to HBR3
|
3840 x 2160@120Hz
|
|
|
HDMI 2.1
|
3840 x 2160@120Hz
|
||
|
VGA
|
VGA
|
1920 x 1200@60Hz
|
|
|
Security
|
TPM 2.0
|
||
|
MECHANICAL & ENVIRONMENT
|
|
|
Dimension
|
95 x 95mm
|
|
Power DC IN
|
|
|
Storage Temperature
|
-40°C to 85°C
|
|
Operating Temperature
|
|
|
Certification
|
Contact us
|
|
MTBF
|
TBD
|
|
Vibration
|
TBD
|
|
OS
|
|
